反冲洗过滤器，是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备。智能全自动反冲洗过滤器采用智能化（PLC、PAC）设计，水由进水口进入自清洗过滤器机体，系统可自动识别杂质沉积程度，给排污阀信号自动排污。全自动反冲洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。

覆盖了由10um到3000um的各种过滤精度的需求，为客户提供各种水过滤设备。智能全自动反冲洗过滤器，运行及控制不需外接任何能源就可以自动清洗过滤，自动排污。

使用范围

自动反冲洗过滤器主要由优质碳钢或不锈钢简体、楔形滤网、水流导向阀、差压控制器、电动控制箱及排污装置等所组成。可用于对工业水、海水、食品和制药等轻化工工业废水、循环水的过滤，以及乳化液再生、废油、液态原料等过滤处理等。在冶金工业及石化工业及电厂给排水和循环水系统和涉及到液态的介质过滤等工艺中，应用自动反冲洗过滤器也日趋广泛，我国现代冶金企业引进的连铸水系统、高炉水系统、热轧用高压水除鳞系统、乳化液系统以及封闭的水循环系统，液态的介质过滤系统均大量地采用了自动反冲洗过滤器。

反冲洗过滤器可立式、卧式、倒置任意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。

工作原理

当过滤器工作时，水流导向阀处于开启状态，水流由入口进入过滤器，经过滤网过滤后流入出口。而污染物在惯性和水流冲击力的作用汇集到排污口出，或过滤网内壁上。本机采用压差控制、定位控制自动清洗滤网。当过滤器进出口差压达设定值或定时器达到预置时间时，电动控制箱发出信号，排污阀打开（水流导向阀处于开启状态），水流冲洗粘在滤网内壁上的杂质被进一步冲洗排出，当水流导向阀处于全关状态下，水流从过滤器进口段网孔进入滤网外侧，大部分净液从出口流出，一部分净液又从滤网外侧进入滤网内部（因为系统会处于泄压状态，滤网内部压力小于外侧压力），从而对滤网进行反冲洗，特殊设备的Johnson网使得在滤网内部产生了喷射效果，任何杂志都被从光滑的内壁上冲走。当过滤器进出口压差回复正常或定时器设定时间结束后，电动排污阀关闭，水流导向阀开启。整个过程中，物料不断流，实现了连续化、自动化生产。

产品特点

1、电力驱动，不锈钢刷式清洗，系统承压能力强；

2、控制系统智能化（PLC、PAC）控制，自动化程度高，精度压差控制设计、时间控制；

3、钢刷拆卸、安装、维护简便易操作；

4、相邻两次清洗，电机正反转交替运转，使不锈钢转刷寿命更长；

5、设有电机过载保护，可有效保护电机。

6、控制显示界面人性化设计，操作非常简便；

7、外表面无外露接线，安全可靠。

8、控制界面：数显/旋钮/开关

9、滤网类型：金属楔型网；滤网终身使用，无需更换；使用寿命长；

10、电力驱动，不锈钢刷式清洗排污；易损件少，无耗材，运行费用低，操作管理简单；

11、控制方式：压差/时间/手动控制设计；

12、反冲洗期间不断流，清洗过滤周期可以调节，清洗过滤时间默认为10-60/s，清洗过滤损失水量只占过滤水量的0.08－0.6%；

13、高精度过滤，出水水质稳定，过滤精度可达10-3000 微米；

14、工作压力可达1.0-1.6Mpa；

15、单台流量：4-4160m³/h。

16、反清洗时间短，流量，压力损失小

17、设备可与中央控制系统连接。

18、可适用于不同原水水质和用水要求。

19、独特的清洗设计实现低负载、低水头、均匀排污；

20、电控箱面板方向可满足用户要求随意调节；

21、自动反清洗不断流。

清洗特点

1、全自动反冲过滤器采用多个滤筒过滤，有效过滤面积大，压力损失小。 设计过滤面积为进出口面积的3～5倍。

2、全自动反冲过滤器维修、维护方便：设置检修人孔，装卸滤筒方便， 反冲洗过滤器

3、全自动反冲过滤器采用多滤筒过滤、逐个滤筒清洗的结构，清洗时不间断供水。

4、全自动反冲过滤器程序控制：可根据用户现场实际情况需要设定系统的各项参数。

5、全自动反冲洗过滤器**的控制系统：控制系统的精确度高，并可根据不同水质调整其工作模式和运行状态，以提高其适应水质能力。

6、.全自动反冲洗过滤器方便的控制方式：压差/时间同时控制或分别控制，可根据实际工况及需求任意选择，自动运行;同时设手动/自动转换开关，控制方式可预先设定,并可实现电气互锁,

7、全自动反冲洗过滤器设有就地控制，必要时可设远传控制转换开关，以实现就地操作和远控操作。

8、全自动反冲洗过滤器留有运行状态输出、故障报警输出等功能,保证设备使用在安全可靠条件下全自动反冲排污过滤器功能作用

9、全自动反冲洗过滤器过滤能力强,大流量：煤矿上大量使用的大流量“直通式”过滤器,由于结构的,流量只能达到 380L/min,该过滤器可达 800L/min 或着更大。全自动过滤器，过滤器，全程综合水处理器，电子除垢器反冲洗过滤器过滤精度高：反冲洗过滤器内有两组或多组滤芯,通流面积大,原始压力损失小,可实现大流量、高精度过滤（25 m、40 m）,传统过滤器则很难实现。反冲洗过滤器量化污染程度：该过滤器在液体的流入端 Pi 口、流出端 Po 口可装有压力表 K1、K2,P=K1-K2 的压差大小,定量的反应了过滤器被污染的程度,便于随时清洗,传统过滤器则无次功能。

技术参数

过滤精度：10～3000 μm

压力损失：≤ 0.016 Mpa

排污阀口径：DN 50 mm

排污时间：10～60秒

电源：交流三相380V/ 50Hz

控制界面：数显/旋钮/开关

工作压力：≤1.0Mpa（超过此压力，请订货时注明）

工作温度：≤150℃C

清洗时间：任意设定

过滤精度及尺寸可按用户要求特殊定做

法兰连接按GB-9119.8-88

产品简图

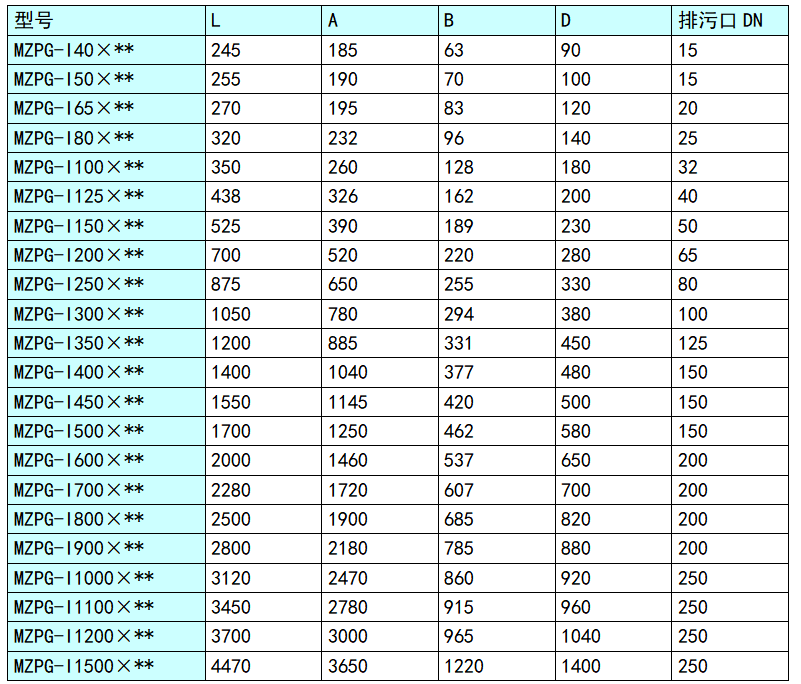

外形尺寸

（十）、选型注意事项

您在选择智能全自动反冲洗过滤器的时候，请考虑以下几个参数

考虑管道的安装为，需要符合智能全自动反冲洗的场地。

考虑管道的流量，更加处理流量选择合适的口径。

考虑过滤介质的化学性质，是否含腐蚀性等。

考虑过滤介质的悬浮物浓度和颗粒度大小，选择合适的过滤网。

考虑管道的压力，提供管道压力参数。
