蓝式过滤器

直通/高低蓝式过滤器

免费定制方案 免费到厂考察 免费获取报价!

产品说明:篮式过滤器,又称筒式过滤器、桶式过滤器,又写成蓝式过滤器。该过滤器主要用于油、水或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍.远远超过Y型、T型过滤器过滤面积。滤网结构与其它过滤网不一样,因形状像篮子,故名篮式过滤...

自主研发
广泛应用
智能化
安全设计
产品分类/Product

迈特过滤 · 产品介绍

迈特过滤设备携手各行业打造满足客户需求产品的保障

篮式过滤器,又称筒式过滤器、桶式过滤器,又写成蓝式过滤器。该过滤器主要用于油、水或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍.远远超过Y型、T型过滤器过滤面积。滤网结构与其它过滤网不一样,因形状像篮子,故名篮式过滤器。

篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。

过滤器类型

1、直通平底蓝式过滤器                  2、直通弧底篮式过滤器

3、高低接管平底蓝式过滤器           4、高低接管弧底蓝式过滤器

过滤器特点

1、 该过滤器结构**,设计合理。

2、 通量大、阻力小。

3、 压力损失一般为0.52~1.2kpa。

4、 适用范围广泛:水、油、蒸汽、弱酸、弱碱液等介质均可。

5、 一般通水网为18-300目左右

6、 通气网40-100目左右

7、 通油网100-480目左右,

8、 适用介质温度:≤200-450℃

过滤器参数

壳体材质:铸铁,碳钢、不锈钢

滤网材质:碳钢、不锈钢

密封件材质:耐油石棉,柔性石墨,聚四氟乙烯

工作温度 :碳钢-30~+380、不锈钢-80~+450

公称压力:0.6~6.4(150Lb~300Lb)

过滤精度:10~300目

连接方式:法兰,对焊

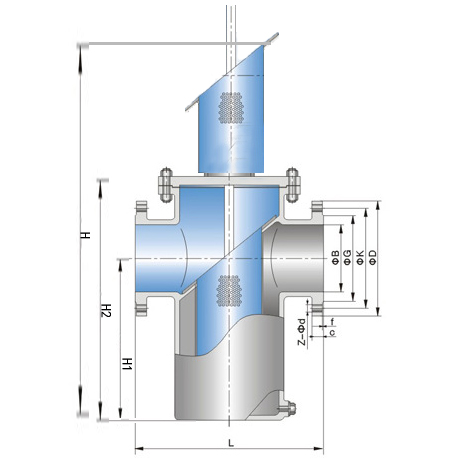

外形简图

外形尺寸

选型参数:

滤器

型号

公称通径DN

Φ

L

H1

H2

H

排污口

参考重量

MZLG-25×**/*

25

76

220

160

260

480

R1/2"

12

MZLG-32×**/*

32

76

220

165

270

495

16

MZLG-40×**/*

40

108

280

180

300

550

23

MZLG-50×**/*

50

108

280

180

300

550

28

MZLG-65×**/*

65

133

330

220

350

650

48

MZLG-80×**/*

80

159

340

260

400

740

65

MZLG-100×**/*

100

219

420

310

470

880

R1"

126

MZLG-150×**/*

125

273

480

360

550

910

186

MZLG-150×**/*

150

273

500

430

620

1175

248

MZLG-200×**/*

200

325

560

530

780

1875

292

MZLG-250×**/*

250

640

660

640

930

2170

415

MZLG-300×**/*

300

478

750

840

1200

2690

596

MZLG-400×**/*

400

622

850

950

1300

2750

R11/4"

640

MZLG-450×**/*

450

670

970

950

1350

2820


MZLG-500×**/*

500

738

1030

1050

1460

2890

760

MZLG-550×**/*

550

775

1070




1050

MZLG-600×**/*

600

824

1220




1240

MZLG-700×**/*

700

924

1320




1400

MZLG-800×**/*

800

1020

1400




R2"

1560

MZLG-900×**/*

900

1120

1520




1700

MZLG-500×**/*

1000

1220

1620

1740

2500

4500

1850

 选型原则

1、进出口通径
原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力
按照过滤管路可能出现的Z高压力确定过滤器的压力等级。

3、孔目数的选择
主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。

各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。



迈特过滤 · 技术参数

迈特过滤设备携手各行业打造满足客户需求产品的保障

设备原理: 滤网拦截 设备型号: MLG-
额定流量: 20~2000m/min 设计压力: 1.6mpa
主体材料: 铸铁 铸钢 304 滤网材质: 304
滤网精度: 60~500目 使用范围: 灌溉、锅炉、蒸汽、石油化工
